Abwassertechnik








Rückschlagklappe



BAP 14

Rückschlagklappe
    BAP 14.01
    BAP 14.02

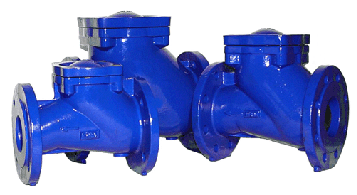

  Rückschlagklappen in verschiedenen Ausführungen und Baulängen.
    BAP 14.08     Gehäuse in GG 25 (EN JL 1040), GGG 40 (EN JL 1030) und
    BAP 14.18     geschweißte Ausführungen. Varianten mit Hebel und Gewicht,
      hydraulischer Dämpfung, Federbelastung oder Umführung auf Wunsch.
      Weich- oder hartdichtende Klappenscheibe.
  Kugelrückfluss-     Baulängen:
  verhinderer     F4 (DIN 3202), Grundreihe 14 (DIN 588-1)
    BAP 14.30     F5 (DIN 3202-1), Grundreihe 15 (DIN 588-1)

            Merkmale:


  — weich oder hart dichtend
          — Druckstufen von PN 2 bis PN 100
          — Flansche nach EN 1092-2 PN 10 gebohrt
          — einfache Montage und Wartung








            Kugelrückflussverhinderer









  Kugelrückflussverhinderer in den Baulänge:
          F6 (DIN 3202-1), Grundreihe 48 (DIN EN 588-1),
          Gehäuse aus GG 25 (EN JL 1040), GGG 40 (EN JL 1030) oder Stahlguss.
          Kugel aus Aluminium ummantelt (EPDM oder NBR). Flansch nach EN 1092-2 PN 10.
